位移传感器与PLC可编程逻辑控制器(科普篇)
位移传感器与PLC可编程逻辑控制器(科普篇)

产品参数 | Product parameters


      位移传感器是一种前端信号测量设备,将位移、尺寸、形变等物理量转换为标准的PLC可编程逻辑控制器可控信号,实现自动化设备或者测控系统位移测量与位置定位。用来提供PLC可编程逻辑控制器的输入控制。

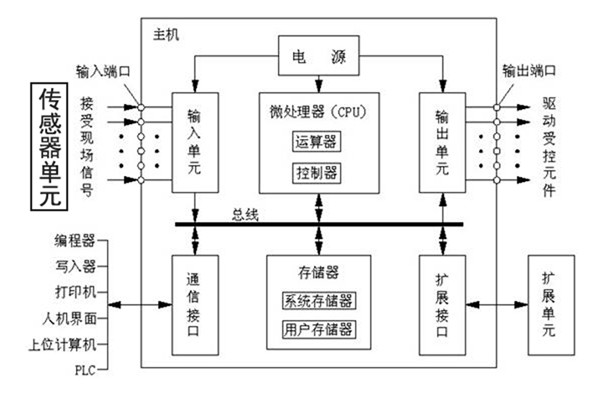

      可编程逻辑控制器(Programmable Logic Controller,PLC),一种具有微处理器的数字运算控制器,可以将控制指令随时载入内存进行储存与执行。可编程控制器由CPU、指令及数据内存、输入/输出接口、电源、数字模拟转换等功能单元组成。采用一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,通过数字信号或模拟信号的输入输出来控制各种类型的机械设备或生产过程。
      位移传感器输出信号有模拟量信号和数字量信号。模拟量信号包括电压信号与电流信号。0-5V、0-10V电压信号都是PLC常用标准电压信号;4-20mA、0-20mA电流信号是PLC常用标准电流信号。电压输出型位移传感器三线制;电流输出型位移传感器有二线制、三线制或者四线制。电压输出型位移传感器因为成本稍低,在自动化测控系统应用较多。电流输出型位移传感器则因为抗干扰能力强,信号传输距离远,在自动化测控系统也非常常见。
      数字量信号是指用一组特殊的状态来描述信号,典型的就是二进制数字表示信号,电路只能表示两种状态,即电路的通与断。在实际的数字信号传输中,通常是将一定范围的信息变化归类为状态0或状态1, 这种状态的设置大大提高了数字信号的抗噪声能力。不仅如此,在保密性、抗干扰、传输质量等方面,数字信号都比模拟信号要好,且节约信号传输通道资源。随着物联网与工业互联网技术的发展,数字量输出型位移传感器在自动化测控系统应用越来越多。
相应模拟信号与数字信号,PLC可编程逻辑控制器也有不同的输入输出端口连接位移传感器:
     1、模拟量输入端口:接受传感器等设备的模拟量信号。
     2、数字量输入端口:接受传感器等设备的数字量信号。
     3、模拟量输出端口:用来控制模拟量输出等。例如:控制阀的开度。
     4、数字量输出端口:用来控制电路的通断等。
       位移传感器选型时需要注意,传感器信号类型和PLC输入端口类型相同。PLC种类较多,通常情况都有数字输入端口可以直接接入数字信号。如果没有模拟量输入端口,需要配备与位移传感器信号类型相同型号的模拟量拓展模块。位移传感器在安装使用过程中应注意正确接线,否则有可能损坏传感器,或者损坏PLC拓展模块。如果现场条件相对比较恶劣,控制器采集信号质量较差,需要加装信号隔离器减少外界因素干扰。
